天线，到底应该怎么放？

这两天，网上围绕一个B站技术科普视频，产生了很大的争议。

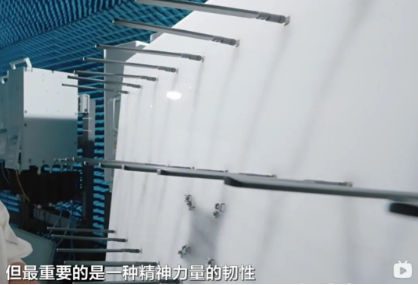

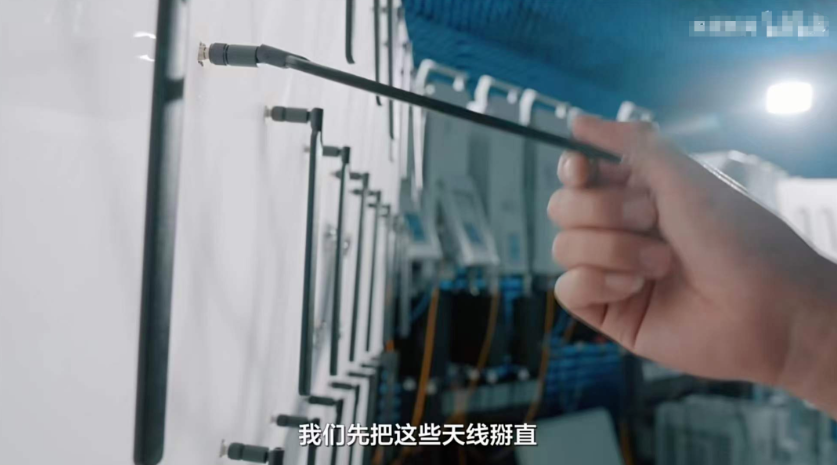

在视频里，为了测试信号，某UP主把天线给掰直了。

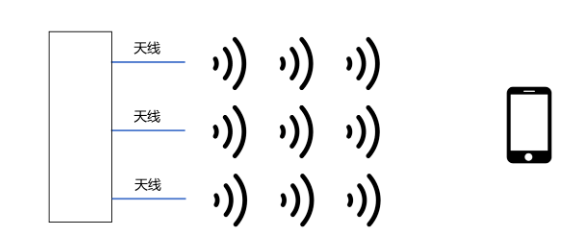

UP主可能认为，将天线掰直之后，能够让天线产生指向性的信号辐射效果。

那么，这样做，真的是正确的吗？

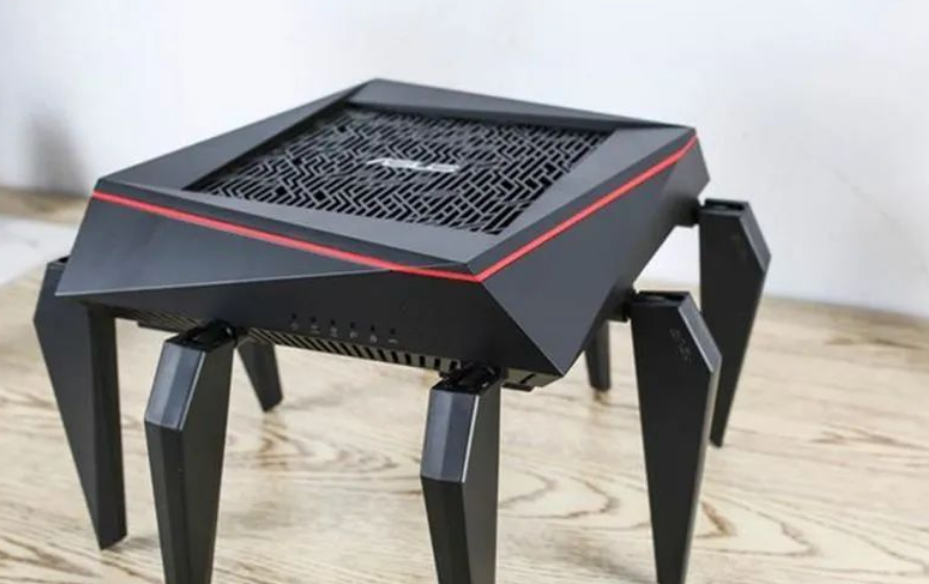

另外，很多人也经常问：我们家里的Wi-Fi路由器，有多根天线。这些天线，又该如何指向，才能有更好的传播效果？

今天，小枣君简单地给大家说说这个知识。

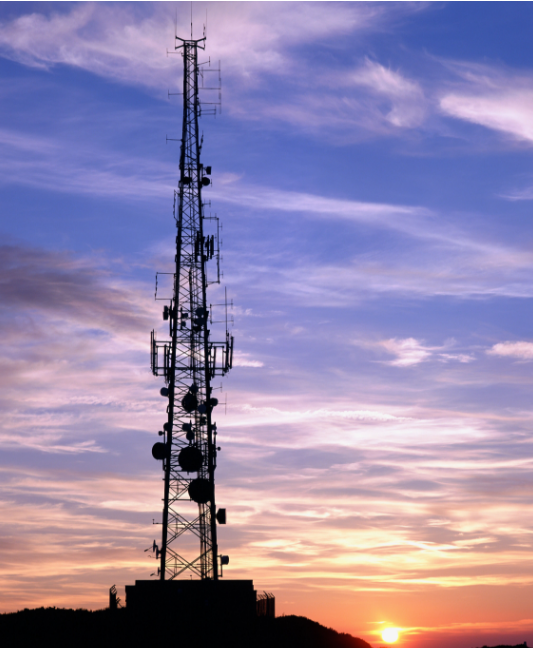

天线这个东西，大家其实都很熟悉。但凡是有无线技术的地方，基本上都有天线。它的目的，就是发送和接收无线电波。

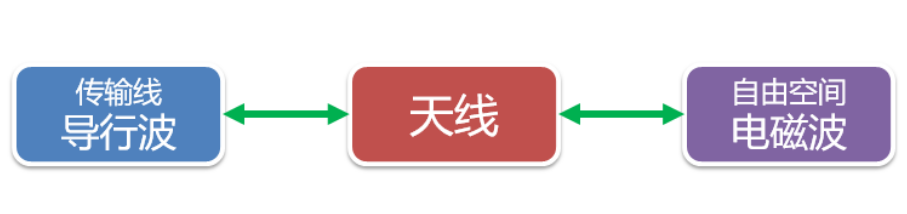

更专业点来说，天线就是一个“转换器”——把传输线上传播的导行波，变换成在自由空间中传播的电磁波，或者进行相反的变换。

天线的作用

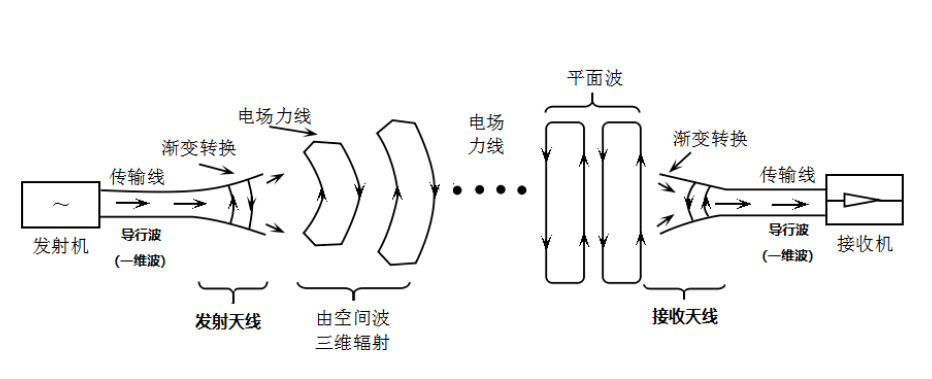

天线是怎么实现导行波和空间波之间转换的呢？

看下图：

中学物理学过，两根平行导线，有交变电流时，就会形成电磁波辐射。

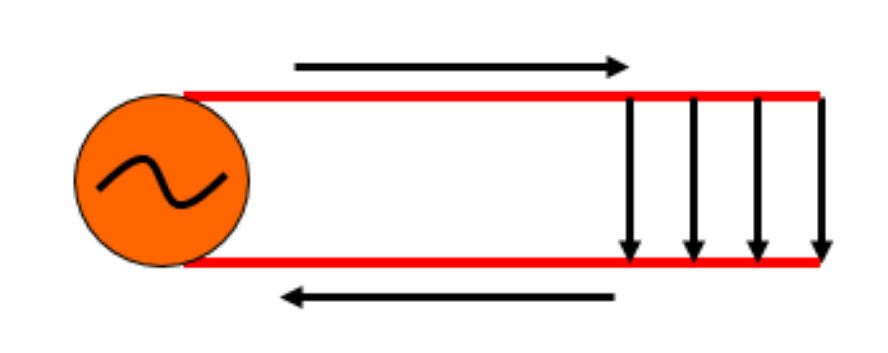

两根导线很近时，辐射很微弱（导线电流方向相反，产生的感应电动势几乎抵消）。

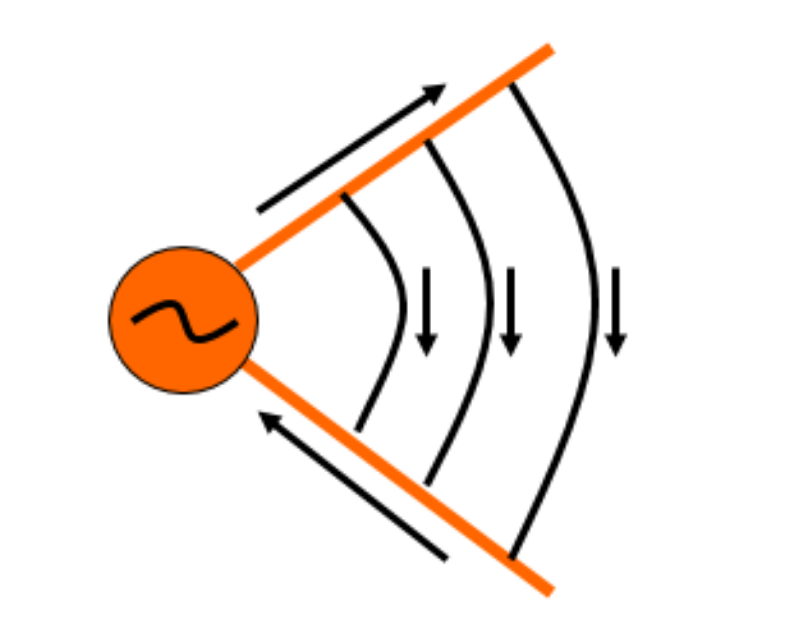

两根导线张开，辐射就会增强（导线电流方向相同，产生的感应电动势方向相同）。

当导线的长度增大到波长的1/4时，就能形成较为显著的辐射效果！

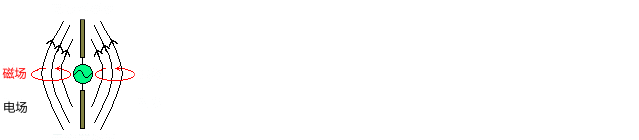

有了电场，就有了磁场，有了磁场，就有了电场，如此循环，就有了电磁场和电磁波……

电生磁，磁生电

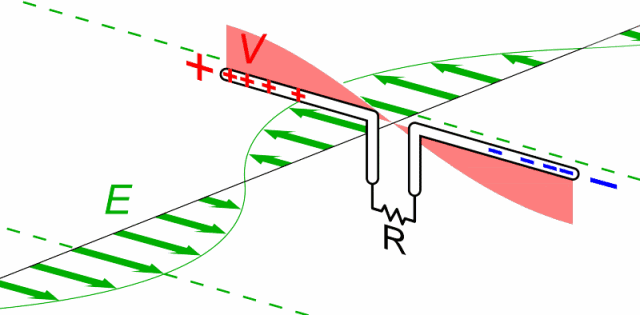

再来个动图，大家感受一下这个优美的过程：

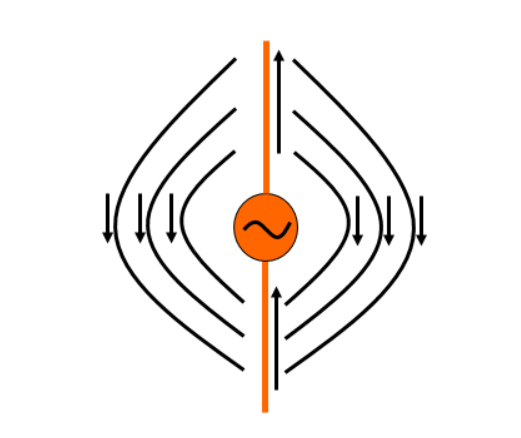

导线电流方向的变化，产生了变化的电场

产生电场的这两根直导线，就叫做振子。

真实世界中的振子，是个什么样？

Duang！就是这样——

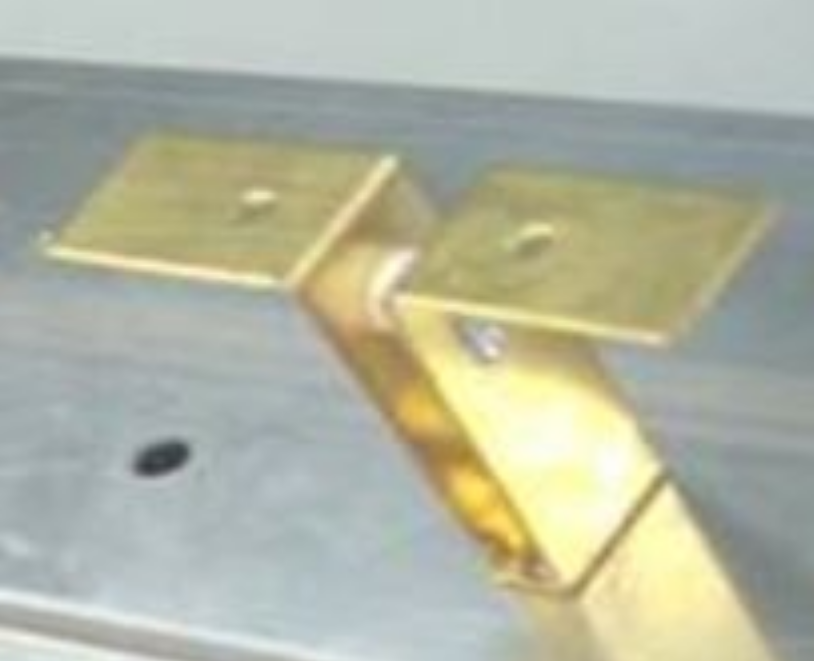

就是这么个金属片。。。半波对称振子（非折合）

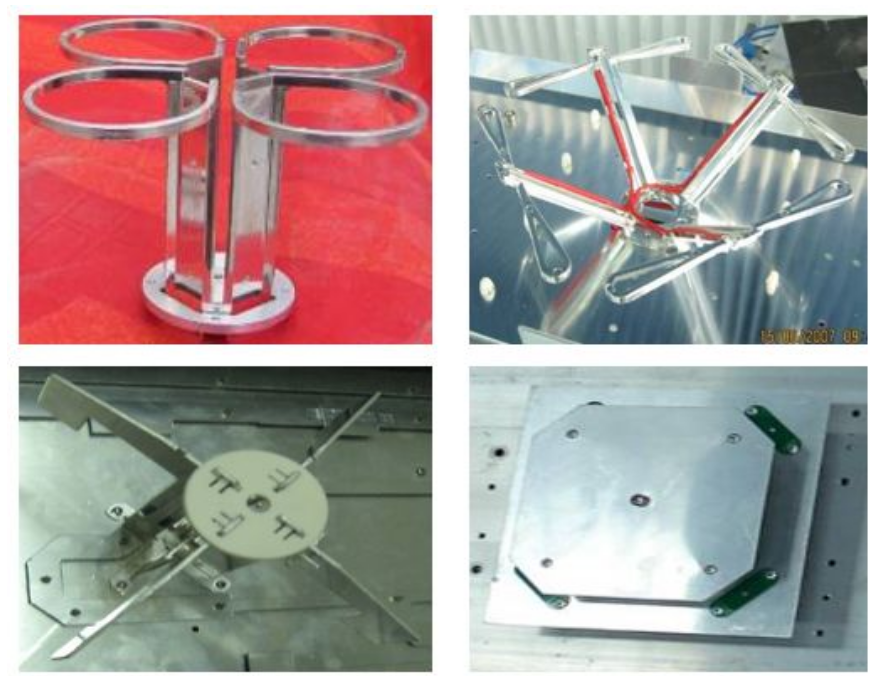

好吧，其实上面这个只是振子的一个传统形态，它还有N种变身：

造型怪异的振子

大家可能会问：我们现实生活中看到的天线，不是这个样啊？

原因很简单：确切地说，振子不是一个完整的天线。振子是天线的核心部件，形态会随天线的形态变化而变化。

文章转至：鲜枣课堂
